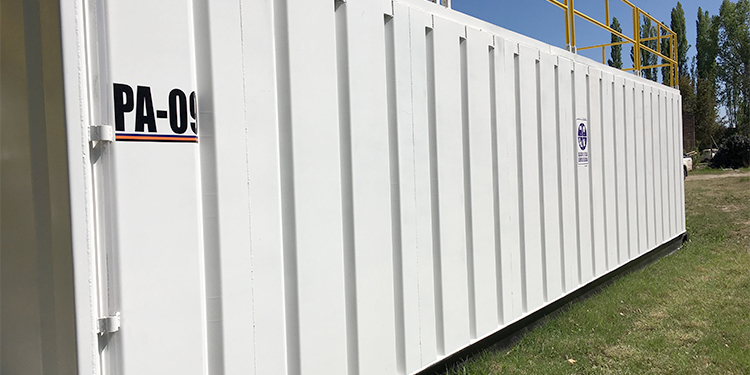

Pileta de acumulación 70m3

Base
Construida de tres (3) largueros de IPN 240 y 12000 mm de longitud. Con travesaños separados en partes iguales, comenzando desde los extremos a 1000 mm, siendo un total de 12 travesaños soldados a ras de IPN 150.
En los extremos posee un caño de 5” que atraviesa los IPN largueros por dentro del alma, dicho caño posee una tapa en extremos que permite el enganche de una eslinga para poder moverla.
Las uniones soldadas se realizaron con soldadora eléctrica y electrodos 7018.

Piso
El piso está construido en chapa 1/4” lisa, de una sola pieza.

Frente:
Manifold construido con salida principal de 8”, dos salidas de 4” en el frente, completo con válvulas mariposa S-150.

Contrafrente
Indicador de nivel de 1”, con válvula esférica.
Escalera de acceso a la parte superior con barandas de seguridad.

Paredes
Las paredes son construidas en chapa de espesor ¼” con nervaduras en forma de “V” distanciadas entre sí a 650 mm. Aproximadamente.
Cuentan con dos bocas de limpieza abulonadas ubicadas en el lateral, soldadas al ras del piso.
Toda la parte superior de la pared termina en marco estructural de 100 x 100 mm de 2,0 mm de espesor que cumple la función de rigidizar la estructura.
Cuenta además con 2 (dos) de refuerzos de tubing 2.7/8” repartidos uniformemente en el interior.
Techo construido con paneles de chapa antideslizante de 1/8”.
En la parte superior posee una tapa para poder acceder al interior, con barandas perimetrales; por medio de escalera.

Uniones soldadas
Con equipos semiautomático MIG y alambre tubular de 1,2 mm.

Pintura interior
Epoxi.

Pintura exterior
Poliuretano.
Ambas pinturas se aplicaron con equipo airless Marca Graco Modelo Ultramax II 490.

Prueba de hermeticidad:
Según Norma API 450.
